| D.DG型多級泵 | |
 |
|
| 一、產品概述：

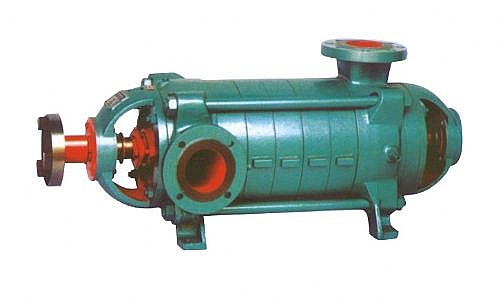

D型泵為單吸、多級、節段式離心清水多級泵，適用于礦山、工廠及城市給排水，用來輸送不含固體顆粒的清水或物理、化學性質類似于清水的液體。被輸送介質的溫度為0℃～80℃。允許進口壓力為0.6MPa。 參數范圍：流量Q：10～500m3/h 揚程H：33～850m 型號說明：D型泵在型號表示方法上有三種，現分述如下：1）D280—43/84×5“D”——表示單吸、多級、節段式離心清水泵�！�280”——表示泵的流量（m3/h）。 “43”——表示泵的單級揚程。“84”——表示年號。“5”——表示級數。2）D80—30×5“D”——表示單吸、多級、節段式離心清水泵�！�80”——表示泵的吸入口直徑。 “30”——表示泵的單級揚程�！�5”——表示級數。這種方法表示的泵只有D80—30。3）150D30×5 “150”——表示泵的吸入口直徑�！癉”——表示單吸、多級、節段式離心清水泵。 “30”——表示泵的單級揚程（ m）�！�5”——表示級數。 結構型式：D型泵為臥式安裝，除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向?yàn)樗健Ｋ蠨型泵的吐出口方向垂直向上。軸向力由平衡盤來平衡。軸封一般采用填料密封，根據用戶需要也可采用機械密封。除D85—67，D155—67型泵采用滑動軸承，稀油潤滑外，其余采用滾動軸承，油脂潤滑。 旋轉方向：從電機端看泵為順時針?lè)较蛐D(zhuǎn)。 主要零件材質：泵的過流部件材質為鑄鐵，軸的材質為45號鋼。 成套范圍：泵與電機、底座配套供應，可配公用底座或本身底座，還提供附件（包括吐出錐管、閘閥、底閥、止回閥）和備件（包括葉輪、密封環、導葉套、平衡盤、軸套）。 訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本公司協商有關技術要求。 |
